Лазерный выжигатель, жжет.

Здравствуйте все, обширный и развернутый обзор этого гравера уже был, однако, постараюсь дополнить предыдущий обзор в меру своих возможностей.
Итак- Gearbest и Laser Engaver Machine...

  Заказывая данное устройство я преследовал цель извлечь в последствии некоторую толику выгоды в процессе его эксплуатации. Попросту говоря- предоставлять услуги нанесения лазерной гравировки на визитницы, кошельки, бирки, чехлы, обложки и прочую потребительскую мелочь. Предполагалось делать это в сервисном центре по ремонту оргтехники и прочей электронной братии. Пока клиент ждет свой картридж, он будет рад заодно нанести какое-нибудь оригинальное изображение, либо надпись на один из своих аксессуаров, коих сейчас довольно много у современного человека.

Однако по определенным причинам мне пришлось сменить место работы, хотя род деятельности остался тот же, поэтому вскоре, я все же рассчитываю осуществить так или иначе свою затею, а пока поделюсь своими впечатлениями от почти месячного использования гравера.

Начну с того, что за полную стоимость я вряд ли решился купить такой гравер, пусть даже и лазерный, уж очень невелика у него рабочая область. Но в магазине как раз проходила акция, и лимитированное количество товара можно было приобрести со скидкой. Чем я и воспользовался.

Ровно на третий день гравер отправился в путь и благополучно прибыл спустя месяц с небольшим с момента отправки. Я ожидал его быстрее, но вышло так как вышло, поэтому мне приходится дополнять предыдущий обзор, а не писать его самому.



  Запакован гравер был сравнительно неплохо: пенопластовая коробочка из двух, крепко притянутых скотчем частей.

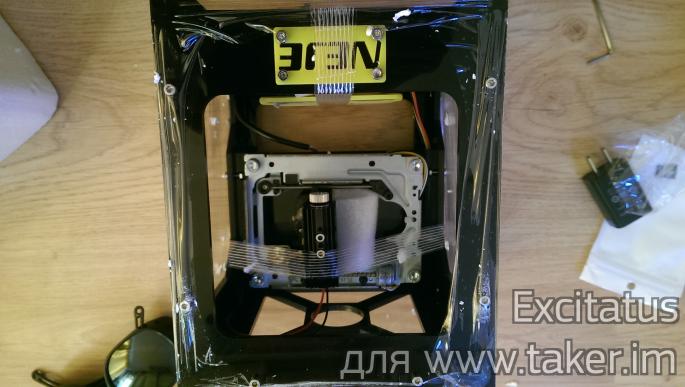

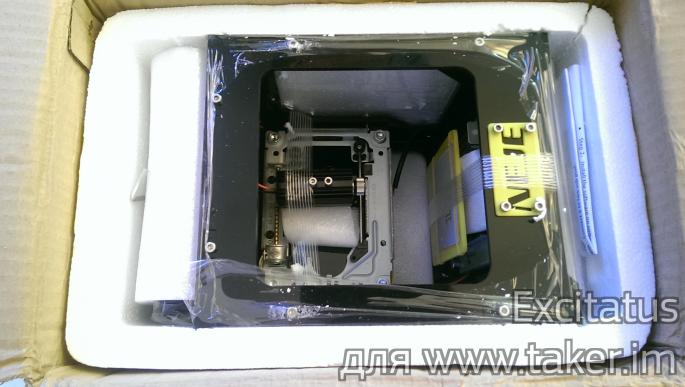

  Внутри же все выглядело вот так:

Скромно, я бы даже сказал- аскетично, но со вкусом и эргономично. По трещине в коробке видно, что таки успели работники почты сделать пару результативных пассов, но до полного гола дело не успело дойти, за что им отдельное спасибо.

Итак, что мы имеем:

• Сам гравер,

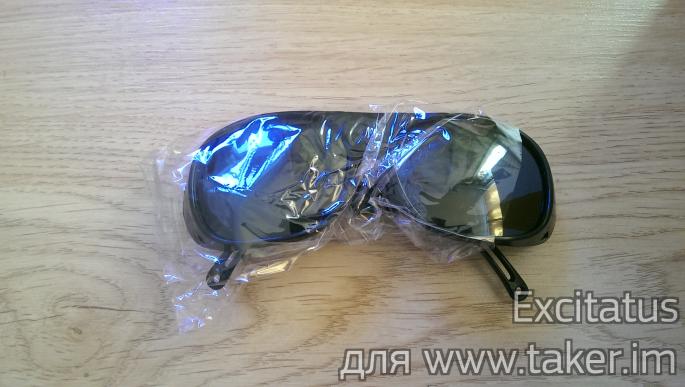

• Стильные лазерозащитные очки,

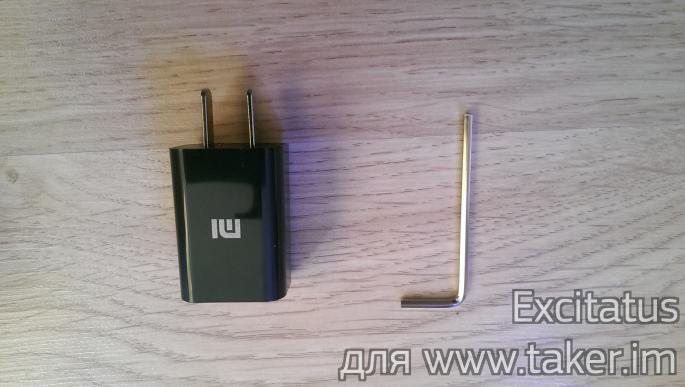

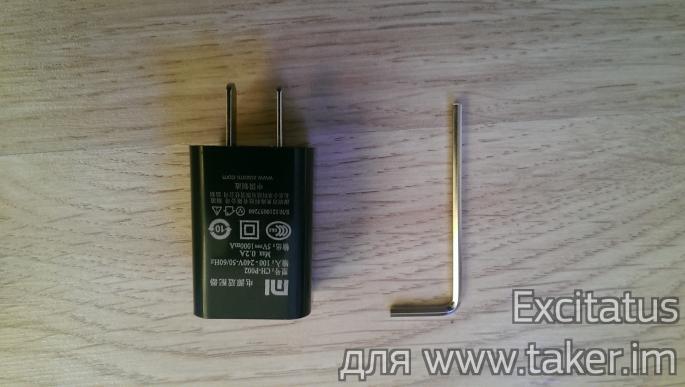

• Маленький блочек питания на 1 ампер с китайской вилкой (не использовал ни разу..)
• Ключ-шестигранник (на случай планового ТО :-))
• Инструкция на одном листике А4 (картридж, который использовался в тот момент в принтере, имеет загрязнение магнитного вала, что выражается в пятнах на копии с периодом в 2 пальца).

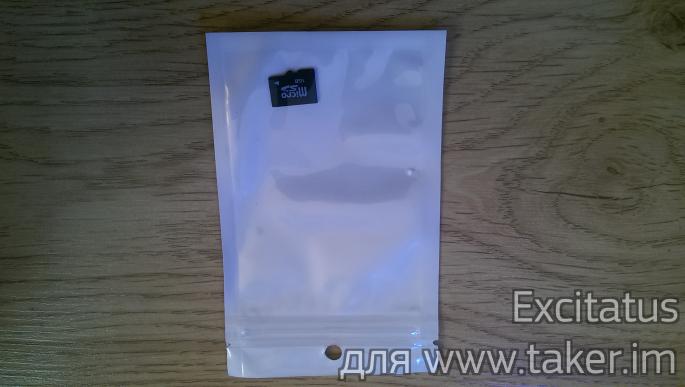

• Микро CD флешка на 1 гиг. (уже где-то потерял)

 Транспортировочный скотч снимался с трудом, остались липкие дорожки от него, пришлось стирать изопропилом. Диод и площадка Y были плотно зафиксированы, все собрано и закручено на совесть.  Установку я производил на ноут, предварительно переписав с флешки программное обеспечение. Сразу при подсоединении, автоматом поставился драйвер эмулятора USB COM, и после запуска программы для гравировки можно было начинать жечь (выжигать, гравировать).

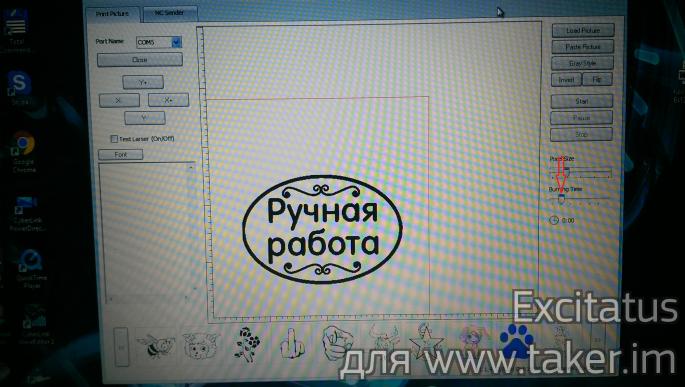

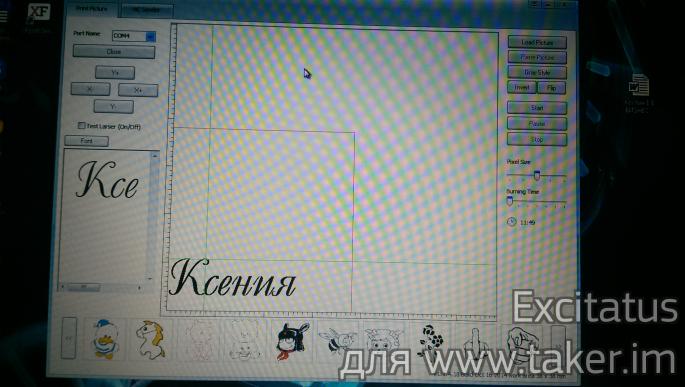

В свое время я работал с механическим гравером используя Artcam и Mach3- здесь же все вообще просто. Имеется немного изображений по умолчанию, и конечно можно экспортировать любое изо всех графических форматов. Лучше и проще, конечно векторная графика, но и растр программка преобразовывает довольно неплохо.

Очень жаль, что невозможно начинать гравировку с заданного места, вероятно это можно реализовать через вкладку NC sender, но затраты на создание управляющего файла как мне кажется, будут чрезмерны..

Как работает.

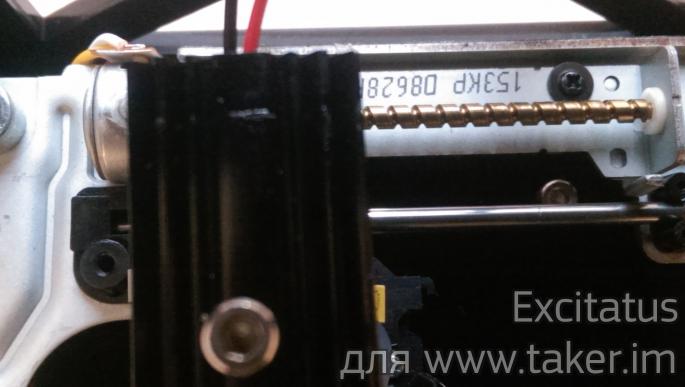

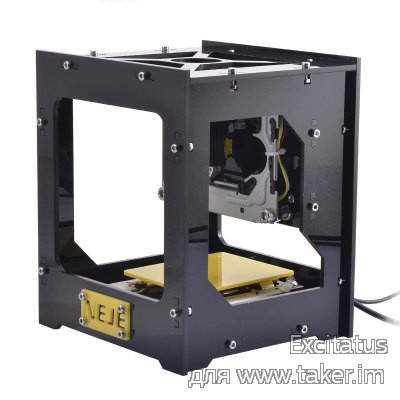

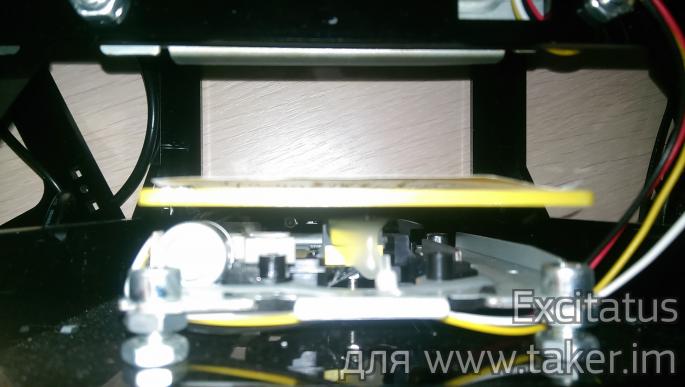

Здесь относительно все просто- корпус, на котором смонтированы два шаговых двигателя, площадка для заготовки,диод с довольно неплохим радиатором. Охлаждение очень хорошее, радиатор бывает только чуть теплым после длительной работы. А работа, в основном , получается длительной :-)

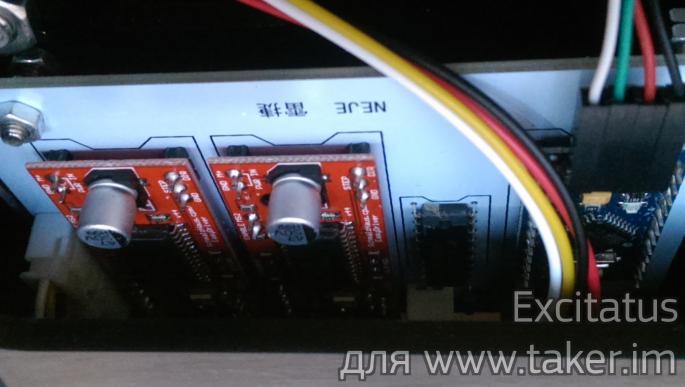

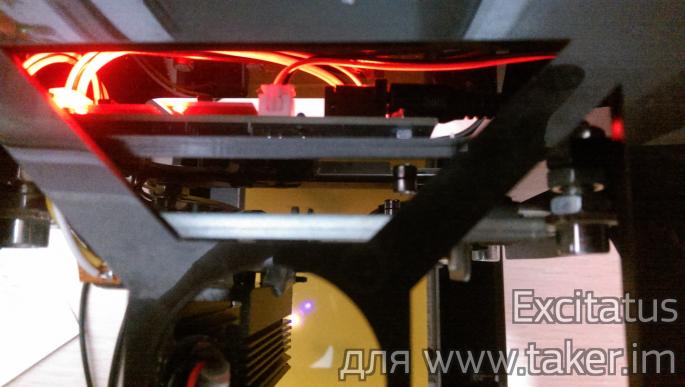

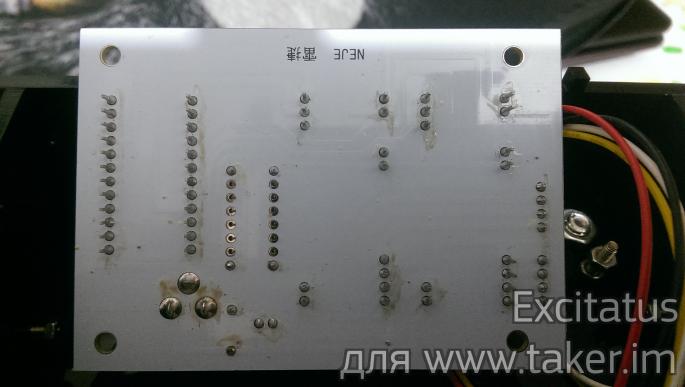

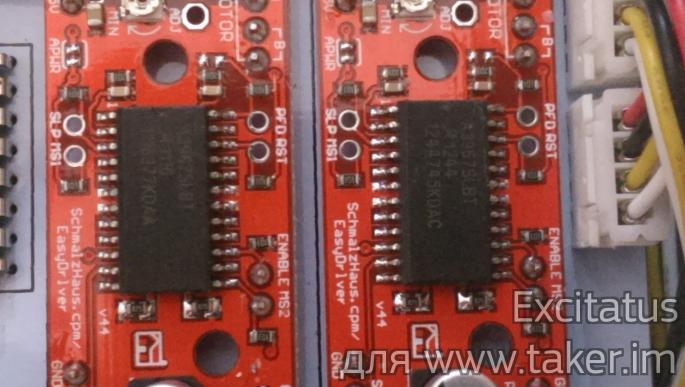

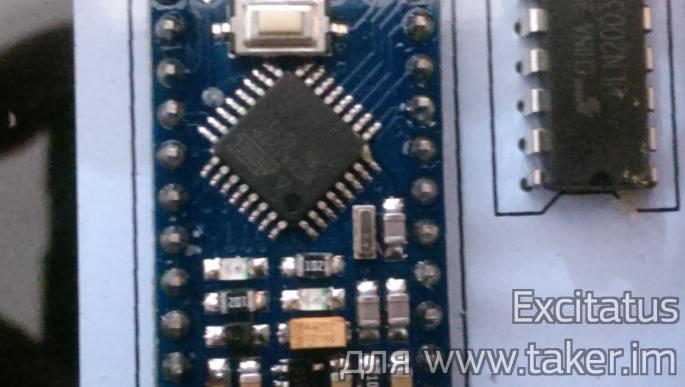

 Сзади узла оси X располагается управляющая плата. Разобрал и сделал несколько фото платы. .При подключении на на платах контроллеров шаговых двигателей загораются красивые красные светодиоды.   Фото платы:

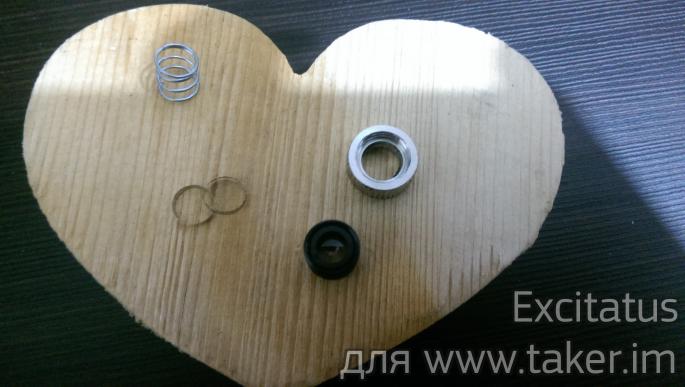

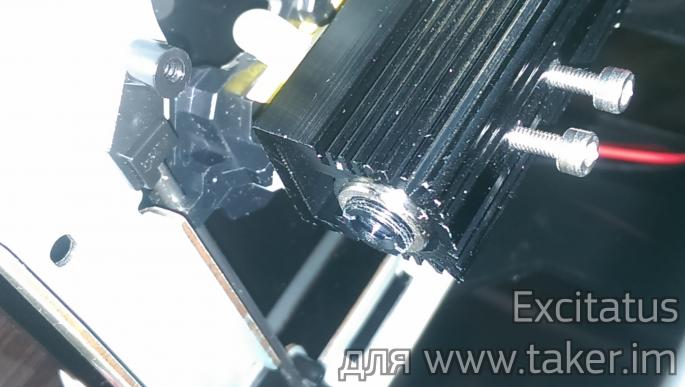

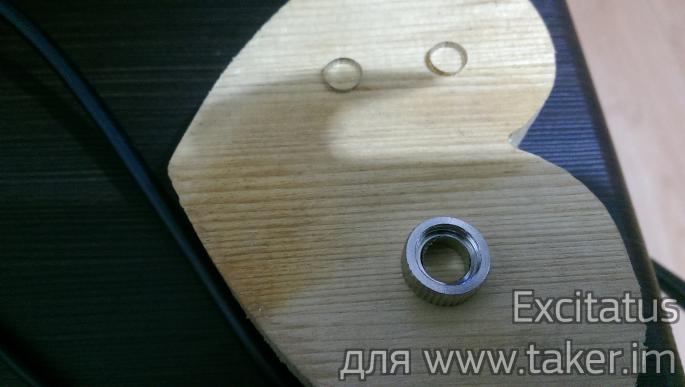

 Резкость наводится вручную, путем вращения линзы. Конечно, при первой же подстройке вся эта беда развалилась на части и мне пришлось уплотнительные кольца выкинуть, а металлическую шайбу приклеять суперклеем. После такой доработки более проблем с фокусировкой не возникало.

Ко всему остальному претензий нет.

Выжигает реально долго, причем в зависимости от материала необходимо предварительно выставить параметр "Burning Time" (время прожига).
 Для дерева ползунок выставляется на одно деление, для кожи желательно 3-4, а вот для пластиков 6. Причем имеет место странный глюк- при установке ползунка на последнее, седьмое деление, скорость прожига становится больше чем в положении один и гравер не способен даже оставить след на бумаге. Может это какая-нибудь фича, но если так, то она довольно странная.

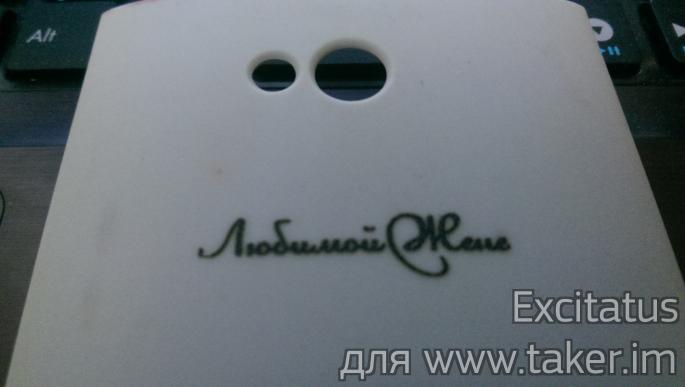

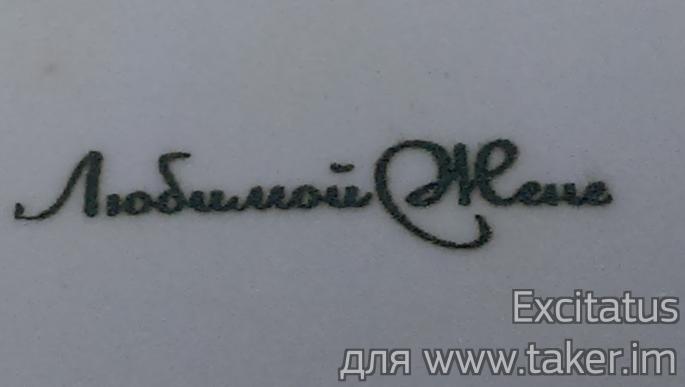

Для прожига вот такой надписи на пластиковом чехле понадобилось 15 минут, 46 секунд.

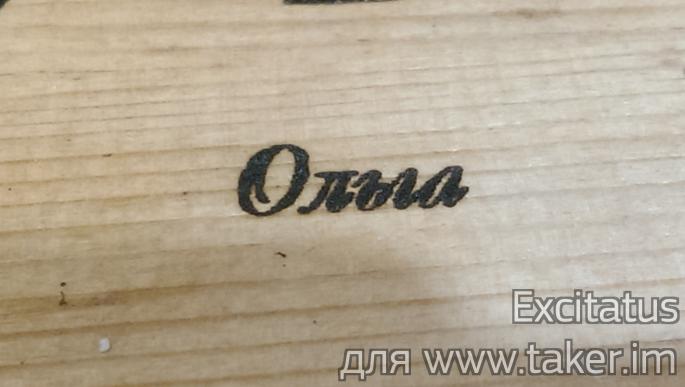

 На дереве все проходит немного быстрее.

Еще один неприятный момент- довольно таки сильный запах от гравируемых предметов. В закрытом не вентилируемом помещении такую штуку устанавливать нельзя. Желательно наличие принудительной вытяжки.

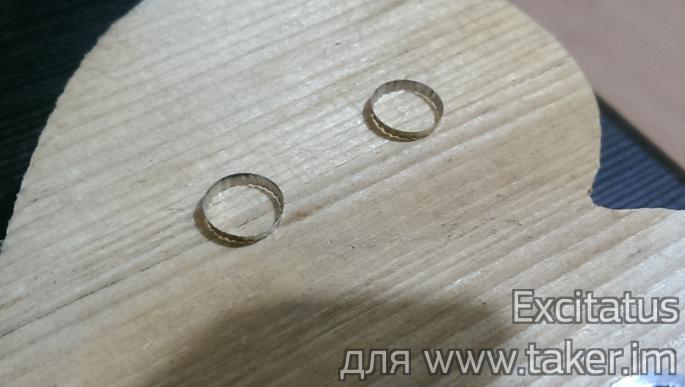

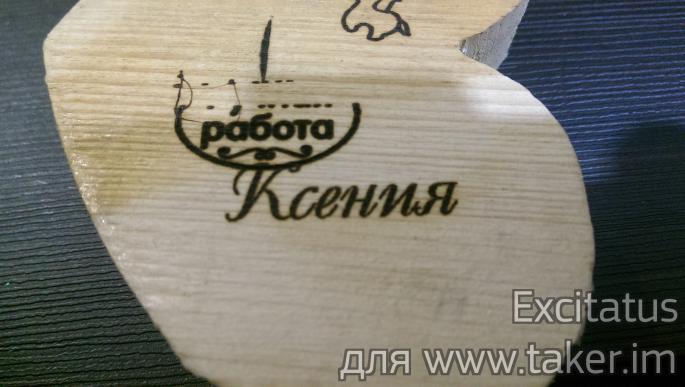

Здесь я тренировался на деревянном сердце, которое я в свое время вырезал на механическом ЧПУ (тоже тренировался).

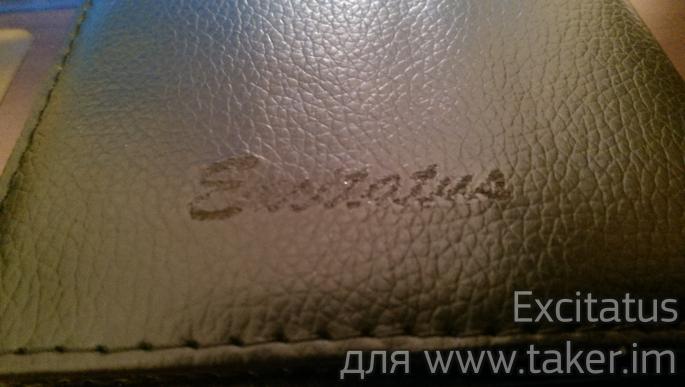

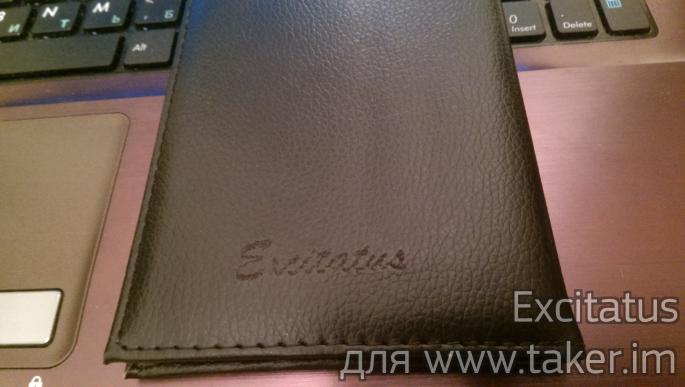

 Вот как выглядит гравировка на псевдокожанной обложке для паспорта:
Как видим- позиционирование на довольно хорошем уровня для такого игрушечного гравера.

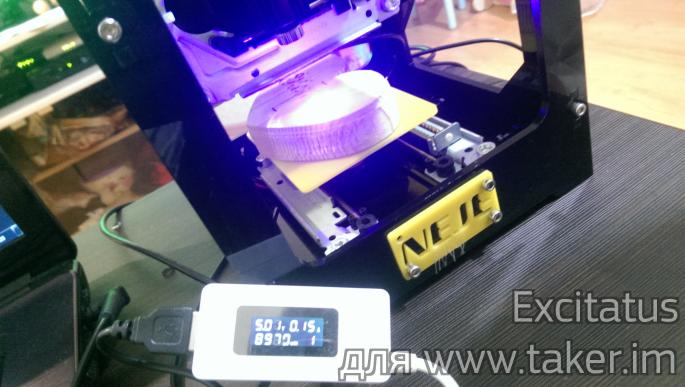

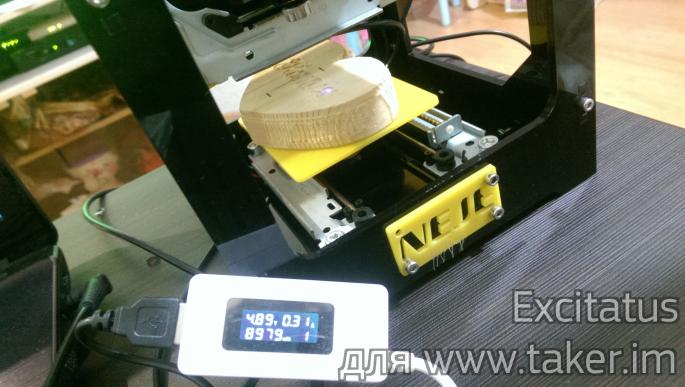

В процессе работы гравер потребляет от 0.15 до 0.36 ампер.

На фото видно, что один из болтиков на шильдике отсутствует. По чьей-то странной прихоти он находился отдельно в коробке с накрученной гайкой. А я не стал его закручивать, пусть это будет отличительной особенностью моего гравера :-)

Подводя итоги:

Свои функции устройство выполняет на твердую 4 с плюсом.

• Программное обеспечение простое, интуитивно понятное, есть огрехи, но в целом очень неплохо.
• Довольно долгое время гравировки, обусловленное маломощным диодом, это конечно,печалит, но за пятнадцать минут реально создать благодарному клиенту уникальную (или не очень) гравировку на добрую память.
• Запах, это беда. Но тут по другому никак..
• Мобильность- взял под мышку и понес куда хочешь. Но и тут минус в малой (3 смX3 см) рабочей области.
• Малое энергопотребление.

  Единственное опасение вызывает неизвестное время до снижения эмиссии диода, однако на тао я уже видел модули на такие адруино подобные выжигатели в пределах 400-600 рублей. Ну, доставка конечно, Наали 970 с доставкой.

Так что лично я приобретением вполне доволен. Читал все негативные отзывы касательно магазина Gearbest, выражаю надежду, что все однажды изменится в лучшую сторону, так как цены там вполне демократичные, и очень неплохой ассортимент товара.

Напоследок видео работы гравера. Берегите глаза :-)
