WiFі репитер или увеличиваем покрытие домашней WiFі

Подходит лето, а значит буду чаще сидеть с ноутбуком в беседке во дворе или на летней кухне. Но даже после замены роутера, сигнал там очень сильно проседает из-за стен и дистанции между точками подключения. Поэтому принято было решение расширить зону, чтобы устройство было просто как молоток и неприхотливое. Что из этого получилось далее.



ХАРАКТЕРИСТИКИ
С сайта магазина

Дополнительная информация

Кстати при выборе смотрите на вилку — я стараюсь не покупать с американской вилкой, так как противник ненадежных переходников. (
Доставка 2 ух товаров в Украину вышла в 12$, но я так понял что там идет по весу и смотря куда слать, так, что предварительно рассчитывайте это на сайте.


УПАКОВКА
Как я и говорил пришла с другим товаром, поэтому все в большой, малость помятой, коробке


Сам репитер упакован в симпатичный блистер с описанием всех возможностей применения.


На обратной стороне инструкция на 3 языках. Китайского нет.


Варианты использования схематически обозначены или как репитер WiFi-WiFi или как точка доступа через шнурок.


Комплект достаточно небогатый) Репитер, шнурок и инструкция.


Инструкция полностью схематическая и, наверное, даже полный «чайник» сможет по ней настроить это устройство и подключение к нему.



Шнурок 1 метр, для настройки хватит.


Как не странно не зажали провод, сделали 4 пары, а не 2 как могли бы порт все равно 100 Мб/с.

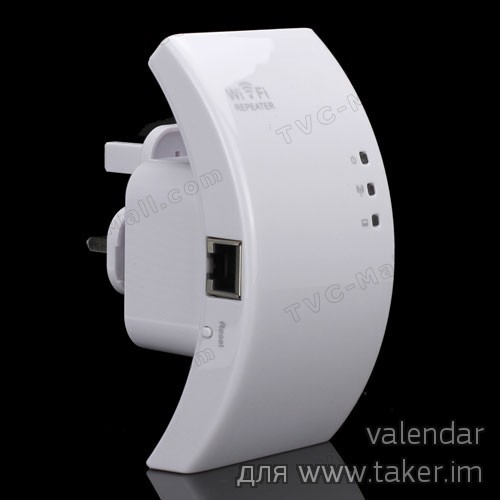

ВНЕШНИЙ ВИД
На морде изначально наклеена дополнительно транспортировочная пленка.


Я выбрал европейскую вилку — о ней чуть ниже.


На левом боку 100Мб/с RJ-45 Ethernet порт, и небольшая кнопочка RESET (удерживаем 9 секунд и сброс на дефолт всех настроек).


Светодиоды индикации. Они, забегая на перед, не слепят. В случае с подключением кабели и/или WiFi начинают моргать.


Так же в дизайн вписали кнопку WPS.


Из названия бренда только WiFi repeater (( Но, при подключении меня перебрасывало на сайт www.msftncsi.com — это все что на данный момент известно о производителе.


Что бы не делать разные модели, проще сделать 1 модуль и разные вилки под них. Но это не только в + производителю, а и удобно покупателям
+ можно установить вилку под разными углами
+ можно допустим вмонтировать в стену припаяв провода (встроенный вариант, но имеет право на жизнь)


На задней стороне есть информация о дефолтном ИП адресе, МАС адресе и ПИН коды для настройки WPS.


В ночи огоньки горят как я и говорил очень ненапрягающие, нет желания их заклеить.


Ну и в розетку крепить можно как вертикально или горизонтально.


Как видно он очень компактный — реально чуть-чуть больше простой розетки. И в интерьере тоже не сильно выделяется.


РАСЧЛЕНЕНКА
На задней стороне под наклейкой 1 шуруп, откручиваем его, корпус на защелках, после попадаем внутрь.


Работает на базе процессора RTL8196E Realtek — 400 MHz


В качестве контроллера WiFi — RTL8192ER


Чип памяти — EM639165TS-6G —

Согласно данным с сайта
Package 54TSOP-II
Type SDRAM
Density 128 Mb
Address Bus Width 14 Bit
Operating Supply Voltage 3.3 V
Maximum Clock Rate 166 MHz
Maximum Random Access Time 7|5 ns
Operating Temperature 0 to 70 °C
Category DRAM Chip
Manufacturer Etron Technology, I nc


В питание пару деталей вложить забыли, считаю это минусом, я кондеры думаю припаять самостоятельно.




НАСТРОЙКА И ВОЗМОЖНОСТИ

Для настройки нам надо подключится к открытой точке доступа. Дума. это процедуру осилит каждый.


Далее переходим по адресу 192.168.10.1, Обратите внимание, что не 1,1, а 10!
По дефолту логин и пароль admin
Язык или английский, или китайский.


Панель управления очень понятна и проста. Плиточки )) Все понятно даже на рисунках. Например, в режиме АР видим, как происходит подключение (через кабель)


В режиме репитера картинка меняется.


Настройки WiFi
Основные настройки. Мне понравилось, что они не растыканы по вкладкам, а все на 1ой старичке. Как по мне удобно и просто. Можем выбрать отключить или выключить WiFi, назначить имя точки доступа, выбрать канал свободный и тип шифрования.


В дополнительных настройках уже больше чек боксов и возможностей. Я все оставил по дефолту.




WPS настройка. Я откровенно скажу никогда ей не пользовался, поэтому просто выключаю.


Вот как по мне ОЧЕНЬ полезная фишка — расписание. Можно задать режимы работы. Допустим, Вы на работе с 9-18 можно выключать WiFi, пришли домой WiFi автоматом включился, а на ночь тоже выключился.


Базовые настройки
Рекомендую сразу изменить пароль администратора и имя.


Указать правильное время, кнопка копировать с компа кстати работает, поэтому настройка в один клик.


Сохранить рабочий конфиг, чтобы потом не мучатся с повторной настройкой, если решите поэкспериментировать.


Есть возможность обновить прошивку только где ее брать я пока не разобрался.
По гуглению находит этот сайт с прошивками, в принципе у них есть похожая модель. НО шить я не решился
www.win-star.com/eshop/article.php?id=44
WN518W2-A
WN518W2-A1-RptW.253.2.0913
+ она 2012 года, а тут как бы 2013.
Короче не хочу получить кирпич поэтому не решился — работает и причем не плохо и Бог с ним.



Перегрузим тоже на всякий случай.


Подключаем по шнурку
Тогда репитер переходит в режим АР — точки доступа. Настраиваем отдельно пароль, канал и режим шифрования.


Как видим ноутбук получил ИП адрес средствами репитера, 192.168.10.* (в домашнем роутере у меня уставлено 192.168.1.*)


Но на вкладке DHCP можно изменить параметры, и тогда можно получать ИП из диапазона основной сети.
З.Ы. В режиме репитера выдает ИП из подсети роутера и основным шлюзом так же устанавливается роутер, а не репитер.


Режим репитера
Все, что нам надо это выбрать свою основную WiFi сеть, выбрать имя для репитера и ввести пароль ОСНОВНОЙ СЕТИ. Пароль же для подключения будет такой же, как и для основной сети.



После перезагрузки и подключения к репитеру получите ИП в сети которая прописана на роутере.
Я когда первый раз увидел такую перезагрузку чуть кондратия не поймал. Для тех, кто не в курсе, похожая штука высвечивается, когда windows 8 падает в синий экран.


ТЕСТЫ
Подключение выдает 150 метров. Так что 300 на коробке это фейк. Сайт про скорость молчит — говорит только стандарты.


Сначала проверим уровень сигнала в одной комнате с репитером он 100%


Через 2 бетонные стены уже падает.


Подключаем шнурок от провайдера, в Ethernet порт репитера, и ноутбуком подключаемся в WiFi сети — режим АР.


Подключаем репитер к роутеру шнурком, ноутбук подключен к репитеру по WiFi — режим АР.


Подключаем репитер к роутеру шнурком, ноутбук подключен к репитеру по WiFi — режим репитера.


Далее отходим от репитера — репитер подключен к роутеру WiFi — WiFi.
Соседняя комната ноутбук подключен к репитеру через WiFi


В самом дальнем углу квартиры получаем такой результат. Измерял уже не только спидтестом, но и торрентом.



Основной режим работы репитера
Но я планировал подключаться примерно через 2 бетонных стены + метров 20 расстояния. Проведу проверку именно при таких параметрах.


Спидтест уверенно держит в районе 5 мегабайт в секунду. До этого выше 1 мегабайта не поднимался — не хватало WiFi.


Скорость БЕЗ репитера была:


ВИДЕООБЗОР


Товар предоставлен для обзора.
Обзор сделан максимально информативно, если я что-то упустил прошу отметить в каментах или ЛС, обязательно дополню.

ИТОГ
Со своими задачами этот репитер справляется полностью. Отмечу удобный и простой интерфейс настройки, с которым справится даже новичок. Возможность подключения как с помощью шнурка как отдельной точки доступа, так и в режиме повторителя основной точки и расширения границ локальной сети. Не пропущу внимания хороший планировщик включения/выключения WiFi. Уверенно цепляется к основному роутеру и держит скорость. Из минусов отмечу, что сам не любит бетонные стены, скорость падает. И пока под вопросом момент прошивки, хоть прошитая удовлетворяет на 100% для поставленных задач, но мы же не ищем легких путей))
